Как самому спроектировать систему капельного орошения?

Можно ли самому спроектировать систему капельного орошения?

Да, для небольших участков это возможно.
Для участков от 0,5га и более советуем Вам обращаться к нашим специалистам.

Пример рассчёта:

1. Определяем количество рядков и их длину: например, 20капельных линий по 50м = 1000м/п капельной ленты.

2. Кол-во фитингов или краников должно быть равно количеству капельных линий. В данном случае 20шт.

3. Определяем необходимую пропускную способность фильтра:

Предположим, водовылив используемой капельной ленты = 500л/ч на 100м/п.(Эта величина всегда указывается производителем на упаковке).

У нас 1000м/п, значит 10*500л/ч = 5000л/ч = 5куб.м. Т.е. минимальная пропускная способность фильтра должна быть не менее 5куб.м.

При этом можно использовать фильтры и меньшей прропускной способности, но необходимо будет перекрывать часть рядков краниками.

4. Расчитываем диаметр разводящей трубы:

Например, лента имеет расстояние между капельницами 20см и расход воды на 100м ― 500 л/ч при давлении 0,5 Атм.

Общая длина ленты: 20рядков по 50м = 1000м.

Допустим, что капельные линии находятся на расстоянии 1,8м друг от друга, значит длина разводящей трубы должна быть равна 20*1,8=36м.

Суммарный расход воды на 1000м ленты: 10*500=5000 л/ч, Таким образом, суммарный расход воды на участок составит 5м³/ч.

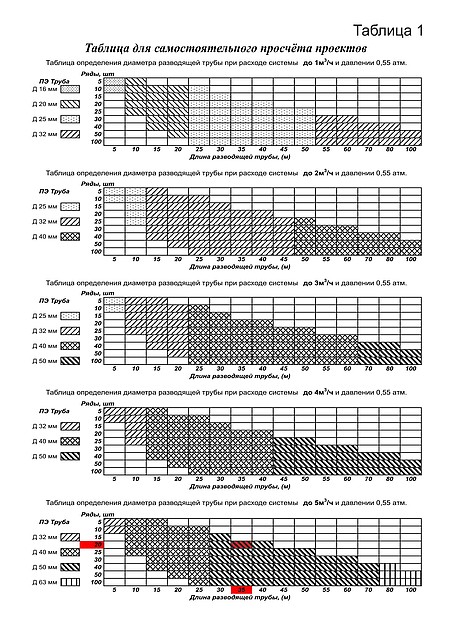

Смотрим Табл.1 (В приложенном файле) в ней дан расчёт для объема воды 5м³/ч. Диаметр разводящей трубы определяется по виду штриховки на пересечении данных по количеству рядов и длине разводящей трубы.

Подставив исходные данные (36м разводящей трубы, 20 рядков), получаем диаметр трубы 50мм.

Дана таблиця призначена для самостійного прорахунку невеликих проектів, що мають правильну конфігурацію при відсутності істотних ухилів.
