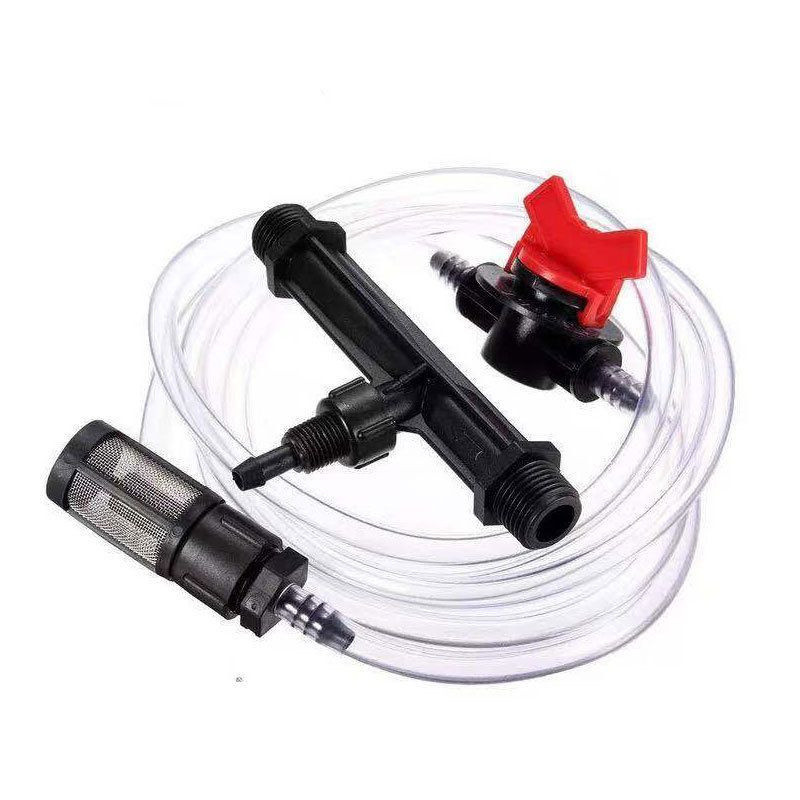

Інжектор вентурі 3/4" з всмоктувальним комплектом (всмоктувальна здатність 9-92 л/год)

Інжектор вентурі 3/4" з всмоктувальним комплектом (всмоктувальна здатність 9-92 л/год)

УВАГА!!! ВАЖЛИВО!!! Для роботи інжектора принципово важливим є одночасне виконання ДВОХ ПАРАМЕТРІВ:

1) МІНІМАЛЬНИЙ ТИСК 1Атм

2) МІНІМАЛЬНИЙ ПОТІК ВОДИ ПРОХОДЯЧИЙ ЧЕРЕЗ ІНЖЕКТОР 0,81м3/год

Мінімально необхідний потік води, що проходить через різні моделі інжекторів:

• Інжектор 1/2": мінімальний об'єм води, що проходить через інжектор не менше 0,36м3/год
• Інжектор 3/4": мінімальний об'єм води, що проходить через інжектор не менше 0,81м3/год
• Інжектор 1": мінімальний об'єм води, що проходить через інжектор не менше 2,28м3/год
• Інжектор 1,5": мінімальний об'єм води, що проходить через інжектор не менше 5,39м3/год
• Інжектор 2": мінімальний об'єм води, що проходить через інжектор не менше 8,6м3/год

Інжектор типу «Вентурі» це звужена з обох боків трубка, яка працює на принципі перепаду тиску. Він виготовлений зі стійких до агресивних середовищ полімерних матеріалів. Потік, що проходить через інжектор, створює негативний тиск (вакуум), який втягує хімічний розчин у канал, де він змішується з водою, що проходить, і вводиться в систему.

Інжектор типу «Вентурі» дає відносно непогану однорідність змішування маточного розчину з основним водопотоком і підтримує задану концентрацію протягом усього часу внесення розчину.

ПІДКЛЮЧЕННЯ ІНЖЕКТОРА ВЕНТУРІ ДО МАГІСТРАЛІ:

УВАГА! ВАЖЛИВО! На кожному інжекторі є стрілка, яка вказує напрямок потоку. Необхідно встановлювати інжектор відповідно до напряму цієї стрілки!

Варіант підключення №1: пряме підключення до магістральної труби

Варіант підключення №2: підключення до магістральної труби через П-подібний байпас
